 Заголовок сообщения: Чем рисовать дорожки на плате?

СообщениеДобавлено: Вс мар 22, 2009 плате 06:03:38  Открыл глаза
Зарегистрирован: Ср фев 11, 2009 05:51:39
Сообщений: 67
Откуда: Махачкала
Рейтинг сообщения: 0

Здрасти! Скажите чем и как рисовать дорожки на плате? Сразу скажу притера у меня нет!!! Я не разу этим не занимался, может кто посоветует какой метод что для начало опробывать? ПЛИЗ...


_________________
ВИРУС является облигатным паразитом - он не способен размножаться вне клетки! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 08:45:58  Встал на лапы Аватар пользователя
Зарегистрирован: Вт дек 02, 2008 19:48:17
Сообщений: 86
Откуда: Челябинск
Рейтинг сообщения: 0

CD маркером


_________________
А каму сейчас легко? Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 09:29:10  Модератор Аватар пользователя
Карма: 144
Зарегистрирован: Пн июл 07, 2008 11:46:09
Сообщений: 10167
Откуда: Россия
Рейтинг сообщения: 0

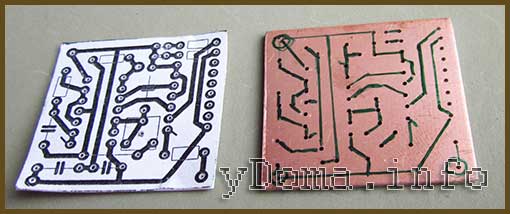

Когда не было принтера, я брала иголку от шприца, тупила ей кончик, надевала на иголку кусочек трубки - кембрика, разводила немного нитролак для ногтей, чтобы он хорошо протекал через иголку или какую-нибудь другую краску, которая не смывается хлорным железом, всасывала через трубочку немного краски и рисовала дорожки. После рисования промывала иголку ацетоном и вставляла внутрь нее тонкую стальную проволочку, чтобы не забилась иголка краской.
Когда нужно было быстро сделать какую-нибудь маленькую схемку, просто прорезала дорожки специально сделанным резаком. Это я и сейчас делаю, если нужно очень быстро сделать что-нибудь маленькое.


_________________
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение Вернуться наверх  Профиль




В сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 19:14:39  Друг Кота Аватар пользователя
Карма: 61
Зарегистрирован: Вс янв 25, 2009 22:16:04
Сообщений: 31286
Откуда: Москва
Рейтинг сообщения: 0

Я немного поправлю Светины советы: просто покупаешь небольшой шприц, также обрезаешь иглу( 1см оставляешь), поршнем всасываешь 1см нитролака, нитроэмали или битумного лака; вытаскиваешь поршень из баллона шприца(не надо через трубочку сосать и травиться) и рисуешь рисунок платы. Если лак слишком густой - не хочет рисовать, слишком жидкий - капает с иглы:приходится с помошью растворителя лака выбирать подходящую густоту лака.После работы тем же поршнем прокачиваем растворитель через иглу(промываем иглу). Все.Да, иглу после обрезки, шлифуем на самой мелкой наждачке(конец надо сделать округлый, чтобы не царапал медь). Инсулиновый шприц позволяет делать дороги 0,3мм. Маркеры - не держат рисунок в ХЛ.Жел, смываются. К тому же маркер слишком "жирно" рисует. Цапон лак тоже годится, но он полупрозрачен.

Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 19:36:25  Нашел транзистор. Понюхал. Аватар пользователя
Зарегистрирован: Вс мар 22, 2009 09:15:50
Сообщений: 175
Откуда: Волгоградская область, Волжский
Рейтинг сообщения: 0

Brigadir писал(а):

Маркеры - не держат рисунок в ХЛ.Жел, смываются. К тому же маркер слишком "жирно" рисует.

1. Не согласен!
Подправлял дорожки после утюга именно перманентным маркером, он же - "маркер для CD".
2. Абсолютно солидарен. Толсто рисует. Но мне надо было только подправить места дорожки (точки ставил), а не полностью их создавать..
_________________
Пока красота спасает мир, уроды его погубят... Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 20:01:33  Грызет канифоль
Зарегистрирован: Чт мар 05, 2009 06:31:16
Сообщений: 282
Откуда: г. Кемерово
Рейтинг сообщения: 0

Можно трубочку для коктеля полиэтиленовую, нагреть над спичкой и растянуть. Потом отрезаешь и рисуешь. Рисовал обычной нитрокраской или лаком для ногтей. Только растворял в ней немного пенопласта, в качестве пластификатора.

Вернуться наверх  Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 20:30:17  Нашел транзистор. Понюхал. Аватар пользователя
Зарегистрирован: Вс мар 22, 2009 09:15:50
Сообщений: 175
Откуда: Волгоградская область, Волжский
Рейтинг сообщения: 0 В конце свей карьеры радиокружковца рисовал банальной спичкой, заточенной. Битумным лаком. Он же Пековый лак. Чёрный такой. Термостойкий.
Для начала сверлил отверстия, или кернил их, т.к. удобно при рисовании "пятачки" под детали потом прорисовывать. Такие милые кругляши получались! :cry:
А потом.... Универ, работа, дом, семья..... Ща вот решил в старое хобби вернуцца - в радиоуправлямые модели. Да жаба заела - при прямых руках покупать зарядку из Московии в Волгоград за 1500ру+доставка800ру...
Вот и тряхнул стариной, решил сам спаять.
А лучше не самому рисовать плату, а качнуть где-нить Спринт Лайаут 4-й - 5-й, забабахать там плату, потом скинуть это на флешку и распечатать где-нить на лазернике. Проще и безгеморройней.
Хотя, если хочется с азов пройтись - тогда можно и порисовать... и порезать резаком дорожки....
И совсем последний PS^ Купил сегодня свёрла 0,7; 0,8; 0,9; 1,0 для будущих засверловок. Так вот, удалось просверлить 2 отверстия 0,9 и одно 0,7 С РУК банальной электродрелью!!! Я от себя в шоке! Радостном, естесственно! :lol:
П.С. Завтра сам пойду на работу с "бомбой" за пазухой - Слай и плата на флешке. Пусть вешается рабочий принтер : )
_________________
Пока красота спасает мир, уроды его погубят... Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 20:33:57  Опытный кот Аватар пользователя
Зарегистрирован: Сб янв 05, 2008 12:05:15
Сообщений: 854
Откуда: Україна м.Луцьк
Рейтинг сообщения: 0

Я обычно подрисовую платки после ЛУТа СД маркером с стержнем 0,4мм и он не смивается:) и дорожки тонкие можно сделать


_________________
Я не Сашок!!! Вернуться наверх  Профиль WWW



В сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 22:41:12  Друг Кота Аватар пользователя
Карма: 61
Зарегистрирован: Вс янв 25, 2009 22:16:04
Сообщений: 31286
Откуда: Москва
Рейтинг сообщения: 0

Все правильно: когда подрисовываешь - не смывается(за тонер держится), а целиком всю плату маркером рисуешь - хрен наны: где-то остается, где-то слетает клочьями. Кто не верит,проверьте! Я на этих граблях столько текстолита загубил. Столько маркеров перепробывал... Есть нитроэмаль, битумный лак: все остальное ненадежно(кстати тонер тоже не везде прилипает).

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Чем рисовать дорожки на плате?

СообщениеДобавлено: Вс мар 22, 2009 22:44:54  Опытный кот Аватар пользователя
Карма: 3
Зарегистрирован: Пн мар 16, 2009 22:40:57
Сообщений: 828
Рейтинг сообщения: 0

ArTI писал(а):

Здрасти! Скажите чем и как рисовать дорожки на плате? Сразу скажу притера у меня нет!!!


Говорят ксерокс помогает - тоже тонер наносит на бумагу. Ксерокс наверно есть в ваших краях.
Можно как я в юности стекляным ресфедером (трубочкой) и лаком мебельным НЦ рисовать.
Я правда сразу перешел на вырезание зазоров между плащадками резцом типа орлиного ключва из ножовочного полотна - очень быстро получается.
Плата - просто набор параллельных полос меди на основе. Прекрасная макетка. Вернуться наверх  Профиль WWW



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 22:57:15  Модератор Аватар пользователя
Карма: 102
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 20324
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0 Я тоже когда-то рисовал битумным лаком. Им получалось лучше всего. В качестве пишущего узла использовал обрезанную иглу от шприца, но потом приспособил пишущий стержень от гелиевой ручки. Шарик выталкиваешь иголкой, надфилем подправляешь кончик металлического узла, заливаешь в трубочуку разведённый лак и вставляешь в ручку - получается отличная ручка по рисованиею дорожек на плате...! :)
Битумный лак сразу не затвердевает и его, в отличии от цапона и других "хрупких" лаков, удобно ретушировать после нанесения рисунка. Вернуться наверх  Профиль



В сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 23:00:49  Друг Кота Аватар пользователя
Карма: 61
Зарегистрирован: Вс янв 25, 2009 22:16:04
Сообщений: 31286
Откуда: Москва
Рейтинг сообщения: 0

Вот русская нищета до чего человека доводит... Кто спичкой, кто зубочисткой, кто где то трубки стекляные находит, кто поэтиленовые трубки вытягивает извиваются как могут. А когдато продавались переводные картинки с дорожками и пятаками: придавил к плате, прикатал и готово:ровненькие такие дорожки и пятаки. Красота!!!(Это было в 90 годы). Нынче самое доступное средство ручного нанесение рисунка при высоком качестве: небольшой шприц с тонкой иглой, заправленный нитроэмалью. Шприц стоит копейки в любой аптеке, нитроэмаль, лак для когтей,цапон лак найти не проблема, ацетон тоже(промывать шприц).

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Вс мар 22, 2009 23:23:59  Модератор Аватар пользователя
Карма: 102
Зарегистрирован: Пн дек 08, 2008 20:28:04
Сообщений: 20324
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0 У меня где-то эти "переводилки" ещё лежат, правда уже посохли и осыпались, жалко, что их теперь не выпускают. Помню в Химках был магазинчик...! :)Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 02:34:38  Открыл глаза
Зарегистрирован: Ср фев 11, 2009 05:51:39
Сообщений: 67
Откуда: Махачкала
Рейтинг сообщения: 0

Спасибо всем! Решено, буду рисовать шприцом!


_________________
ВИРУС является облигатным паразитом - он не способен размножаться вне клетки! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 07:46:46  Поставщик валерьянки для Кота
Карма: 3
Зарегистрирован: Пн ноя 10, 2008 09:12:53
Сообщений: 2267
Откуда: РФ
Рейтинг сообщения: 0 Раньше рисовал цапоном, намучался с ним, дай Бог. Месяц назад открыл для себя "новые технологии" :))) рисую перманентным маркером. Линеечка + маркер = почти тоже самое, что и лазер. Насчет маркера хороший, но существую еще и эмалевые маркеры (у меня около 150р) в FeCl3 хоть ночевать оставь :) дорожки не слезут. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 10:55:54  Открыл глаза
Зарегистрирован: Ср фев 11, 2009 05:51:39
Сообщений: 67
Откуда: Махачкала
Рейтинг сообщения: 0

dmr писал(а):

Раньше рисовал цапоном, намучался с ним, дай Бог. Месяц назад открыл для себя "новые технологии" :))) рисую перманентным маркером. Линеечка + маркер = почти тоже самое, что и лазер. Насчет маркера хороший, но существую еще и эмалевые маркеры (у меня около 150р) в FeCl3 хоть ночевать оставь :) дорожки не слезут. А что даже лак не держится? Я так понял любой маркер подходит или нужен с какой то определенный?
_________________
ВИРУС является облигатным паразитом - он не способен размножаться вне клетки! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 11:02:40  Грызет канифоль Аватар пользователя
Зарегистрирован: Ср фев 11, 2009 11:52:04
Сообщений: 272
Откуда: Челябинск
Рейтинг сообщения: 0

Я таким пользовался

Вложения: IMG_0005.JPG [76.89 KiB]
Скачиваний: 3193
_________________
С уважением ко всем присутствующим... Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 11:42:06  Поставщик валерьянки для Кота
Карма: 3
Зарегистрирован: Пн ноя 10, 2008 09:12:53
Сообщений: 2267
Откуда: РФ
Рейтинг сообщения: 0

тот, который не слезает. Перманентный, который можно купить в роспечати за 15р. Нужно только шустро, иначе не плата, а желтая хрень с дырками без проводников.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 12:04:20  Грызет канифоль Аватар пользователя
Зарегистрирован: Ср фев 11, 2009 11:52:04
Сообщений: 272
Откуда: Челябинск
Рейтинг сообщения: 0

Для пущей надёжности чертить 2 раза,но быстро, иначе он сам себя смывает


_________________
С уважением ко всем присутствующим... Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения:

СообщениеДобавлено: Пн мар 23, 2009 12:28:17  Прорезались зубы
Карма: -5
Зарегистрирован: Пн дек 01, 2008 15:19:31
Сообщений: 235
Откуда: Киргизия.
Рейтинг сообщения: 0

Самый лучший материал для рисования плат - битумный лак, плата нарисованая им может лежать хоть сутки в р-ре хлорного железа и нигде подтрав не будет, чего не скажешь про ЛУТ. Обычно делаю плату в луте, после прорисовываю битумом, дорожки получаються до 0,5 мм, но скажу сразу надо набить руку. Использую набор для чертёжников, там есть одна штуковина( названия не помню, возможно рейсфейдер ) по виду стальная палочка с двумя заострёнными концами, расстояния между которыми можно регулировать с помощью винта.
